Présentation des systèmes de découpe numérique Zünd
La société suisse Zünd est l'un des principaux fabricants mondiaux de systèmes de découpe numérique multifonctionnels, qui ont acquis une grande popularité dans l'industrie de l'impression et de l'emballage, ainsi que dans les arts graphiques, l'industrie légère et d'autres marchés industriels où il est nécessaire de découper de la mousse, du carton, des textiles, du cuir, des composites et d'autres matériaux.
Contenu:
- Qu'est-ce qu'une découpeuse Zund ?
- Applications
- Spécifications des découpeuses Zund
- Présentation des systèmes de découpe Zünd
- Présentation des modules de découpe Zund
- Outils et lames pour
- Types de lames Zund
Qu'est-ce qu'un cutter Zund?
La découpeuse Zund est un système de découpe numérique modulaire qui vous permet de découper facilement et de manière flexible divers matériaux en fonction de vos besoins et tâches de production spécifiques. La découpeuse Zund est souvent utilisée pour découper des matériaux qui ne peuvent pas être découpés avec une découpeuse laser, tels que les plastiques, les tissus synthétiques ou le caoutchouc mousse, les matériaux inflammables tels que les panneaux en mousse et le carton. Aujourd'hui, Zund propose quatre séries de découpeuses : G3, S3, D3, L3. Tous les modèles de traceurs sont constamment améliorés, ce qui en fait un bon investissement à long terme et les rend attractifs pour les acheteurs potentiels.
Applications du cutter Zund
La modularité des systèmes de découpe Zundpermet de découper et de traiter de nombreux matériaux différents. Voici une liste non exhaustive des matériaux pouvant être utilisés avec les machines Zund:
Fibre d'aramide | Cuir | Panneaux sandwich | Plastique ondulé |
Carton/carton ondulé/carton pliable | Tissus/ Tissu polyester / Tissus non tissés | Films | Feutre |
Bâche | Papier | Fibre de verre | Toile |
Panneau en mousse / Mousse / Mousse rigide | Contreplaqué | Bannière en PVC / PVC | Polycarbonate / Polypropylène |
Vinyles / Vinyles réfléchissants / Vinyles autocollants | Styrène | Métaux mous | Caoutchouc |
La découpeuse Zund peut également être utilisée pour découper des matériaux plus inhabituels tels que les feuilles magnétiques, les composites métalliques ou les mailles métalliques.
Caractéristiques multifonctionnelles du cutter Zund
Découpe
La découpe de matériaux plats de différentes épaisseurs est réalisée à l'aide de cutters adaptés et de modules, outils et lames appropriés.
Découpe en V
L'outil de découpe en V est utilisé pour réaliser des découpes en angle, des bords ou des rainures afin d'obtenir une gamme d'angles précis : biseau, chanfrein, rainure ou découpe frontale. Différentes lames sont adaptées à différents matériaux et peuvent varier en taille et en forme. Il est essentiel d'utiliser la lame adaptée au matériau à découper, sinon cela peut endommager l'outil et le module.
Découpe de rouleaux
Le système de découpe numérique G3 Zund est équipé d'une fonction de découpe de rouleaux qui permet une taille de découpe théoriquement infinie dans l'axe Y.
Impression
Zund imprime sur tous les tissus et papiers actuellement utilisés pour l'impression 2D. L'intégration de l'impression et de la découpe dans un flux de travail empilé doit inclure des points de repérage afin de synchroniser le visuel imprimé avec le fichier de découpe vectoriel.
Détection des points d'impression
Des caméras intégrées permettent d'identifier les points d'enregistrement sur les supports imprimés afin de synchroniser le contenu physique imprimé avec les fichiers vectoriels numériques pour la découpe. Les points d'enregistrement doivent être noirs, solides, d'une largeur de 1/4 de pouce, au nombre d'au moins 5 par feuille et disposés de manière asymétrique. Ces points synchronisent automatiquement le fichier numérique avec le fichier physique, assurant ainsi un alignement correct.
Détection des bords
Des caméras intégrées permettent de détecter les bords des feuilles afin d'aligner les tâches de découpe numérique sur l'orientation et les bords du matériau physique.
Présentation des systèmes de découpe Zund
Spécifications de la découpeuse Zund Q-Line

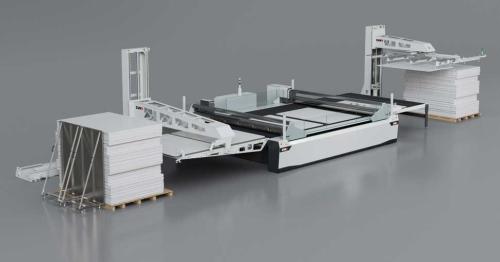

La dernière génération de systèmes de découpe, la gamme de machines de découpe Zünd Q-Line BHS180, a été lancée en 2023 pour le transfert entièrement automatisé des matériaux de palette à palette et la fabrication et la finition numériques industrielles automatisées et en continu de présentoirs et d'emballages imprimés. Les feuilles de matériau découpées sans pont peuvent être empilées avec précision et facilité grâce à la conception révolutionnaire de l'unité de déchargement.
Les nouvelles découpeuses Q-Line avec BHS180 sont disponibles en trois tailles différentes : Q 18-32 D - 1800 x 3200 mm, Q 22-32 D - 2270 x 3200 mm, Q 32-32 D - 3210 x 3200 mm.
Les nouveaux modules AUTOMO de la gamme Q-Line sont compatibles avec tous les outils de nouvelle génération : UNITO, DRAWTO, ELOSTO, CRETO, PERTO. De plus, les nouveaux modules d'outils des coupeuses Q-Line sont capables d'exercer une pression de rainage allant jusqu'à 500 N.
La vitesse de coupe a été augmentée par rapport aux modèles précédents pour atteindre 2,8 m/s grâce à une conception et une construction robustes et améliorées.
De plus, la découpeuse Q-Line est équipée de l'outil UNDERCAM qui capture l'image, identifie les distorsions dans l'impression et garantit une correspondance parfaite entre la découpe et l'impression.
Vitesse de découpe: 2,8 m/s
Accélération: jusqu'à 2,1 g
Pression de pliage: jusqu'à 500 N
Modules pour la découpeuse numérique Q-Line Zund:
- AUTOMO E (vitesse de levage 500 mm/s, accélération et vitesse de traitement maximales, pression vers le bas jusqu'à 20 kg)
- AUTOMO L (pour outils plus grands, vitesse de levage 300 mm/s, pression vers le bas jusqu'à 50 kg)
Les modules sont compatibles avec tous les outils de dernière génération.
Outils pour la découpeuse numérique Q-Line Zund
- Outil de découpe universel UNITO (pour la découpe à lame traînante centrée et décentrée)
- Outil DRAWTO (pour marquer et dessiner sur presque tous les matériaux)
- Outil ELOSTO 5 / 10 / 25 / 50 (pour la découpe de matériaux jusqu'à 55 mm d'épaisseur avec des lames oscillantes de 0,63 et 1,5 mm d'épaisseur)
- Outils CRETO 24 / 61 / 150 / (outil de rainurage)
- Outil PERTO (pour créer des lignes perforées de 1,5 à 25 TPI et une profondeur de coupe maximale de 4 mm)
- Outil VUTO (pour réaliser des coupes en angle de 0° à 60° et des rainures en V)
Domaines d'application du cutter Zund Q-Line: textiles, cuir, caoutchouc, téflon, matériaux magnétiques, carton solide, carton ondulé, matériaux alvéolaires, panneaux d'affichage, mousse, polypropylène PP, papier, films plastiques, etc.
Utilisateurs de la gamme de cutters Zund Q-Line: fabricants de boîtes et autres emballages sur mesure, impression à grande échelle, présentoirs pour points de vente et points d'achat, fabricants d'enseignes, industries du textile et du cuir, autres.
Spécifications de la découpeuse numérique G3

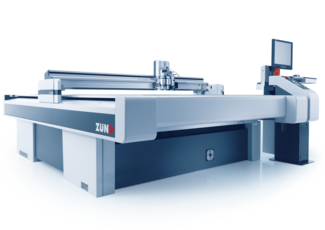

Le système de découpe G3 s'adapte facilement aux besoins de votre production grâce à la conception modulaire de ses outils et à son système d'alimentation des feuilles/panneaux. Vous définissez vos tâches et vos exigences de production, et la configuration idéale du système de découpe est assemblée à partir de modules structurels selon vos souhaits.
Modules pour la découpeuse numérique G3:
- Module universel UM
- Modules routeurs RM
- Modules de poinçonnage PM
- Module laser LM
- Modules marqueurs MAM
Domaines d'application de la découpeuse numérique Zund S3: production de matériel PLV/PDV, stands, emballages, coffrets cadeaux, prototypes. Le traceur de découpe Zund G3 XL-3200 peut traiter la plupart des matériaux utilisés dans la production publicitaire, notamment les films, les tissus, le papier, le carton, l'acrylique, le plastique, le caoutchouc et même certains métaux. Épaisseur du matériau à traiter : jusqu'à 110 mm
Caractéristiques techniques de la découpeuse numérique S3
Le traceur de découpe S3 est le plus compact de la gamme de systèmes de découpe numérique Zund. Le S3 traite des matériaux souples, durs et denses jusqu'à 25 mm d'épaisseur. Le système est composé d'une table de travail en acrylique monobloc, d'un système de positionnement automatique (AKI) et offre la possibilité d'installer jusqu'à deux outils pour un seul travail.
Les traceurs S3 disposent d'un mode tandem pour 2 opérateurs, dans lequel la table de travail est divisée en deux zones : le traceur désactive l'aspiration d'un côté de la machine et l'opérateur peut alimenter ou retirer le matériau, tandis que l'autre côté de la table est sous aspiration et que le processus de découpe est effectué. Ce mode vous permet de travailler sans arrêter la machine, ce qui augmente considérablement la productivité.
Vitesse de découpe : 1.4 m/s
Modules pour la découpeuse numérique S3:
- Module universel UM-S
- Module de fraisage RM-S
- Modules de poinçonnage (2 versions).
- Modules d'encochage
- Modules de marquage (6 versions)
Domaines d'application de la découpeuse numérique Zund S3: La Zund S3 découpe des matériaux d'une épaisseur maximale de 25 mm : papier, carton, films, plastiques, caoutchouc, cuir, tissus, panneaux composites, aluminium, acrylique et bien d'autres encore. L'épaisseur du matériau à traiter est réglée par l'opérateur dans la commande du traceur avant le début du travail.
Utilisateurs du traceur Zund S3: entreprises d'emballage/estampage, imprimeries, fabricants de PLV, enseignes, présentoirs, entreprises de publicité, entreprises de confection de produits textiles et en cuir, fabricants de vêtements de sport, de tissus membranaires, de vêtements de travail, entreprises d'ameublement et de décoration intérieure, holdings automobiles, entreprises aéronautiques et usines, etc.
Le traceur Zund S3 est généralement utilisé pour la fabrication d'emballages en carton, de produits pour points de vente, de produits promotionnels, l'impression sur vêtements, la confection et la production de bannières publicitaires en textile.
Spécifications de la découpeuse numérique D3

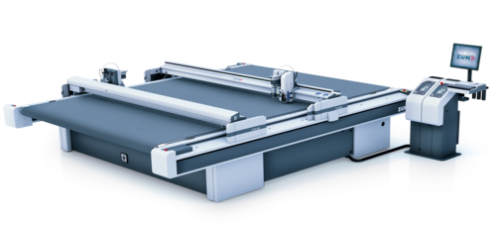

Le traceur grand format Zund D3 est polyvalent et dispose d'une large gamme d'outils pour découper et fraiser des formes simples et complexes dans différents types de matériaux.
Une caractéristique distinctive de ce modèle est son système composé de deux poutres. Jusqu'à trois modules sont installés sur chaque poutre, ce qui double la vitesse de traitement des matériaux. Le système de contrôle automatique répartit de manière optimale les tâches entre les deux poutres, utilisant efficacement les six outils.
Vitesse de découpe: 1 m/s
Modules pour la découpeuse numérique D3:
- Module laser LM
- Modules de marquage (6 versions)
- Modules de poinçonnage PM (3 versions)
Domaines d'application de la découpeuse numérique Zund D3: le traceur est utilisé pour l'usinage de l'acrylique, du plastique, du carton, du caoutchouc, du paronite, des matériaux composites, des panneaux en PVC, des matériaux en mousse, de l'aluminium léger, des textiles, des tissus techniques, du cuir et d'autres matériaux. Épaisseur du matériau à traiter : jusqu'à 50 mm
Utilisateurs de la découpeuse D3: entreprises d'emballage/estampage, fabricants de PLV, enseignes, entreprises de publicité, entreprises de confection de produits textiles et en cuir, fabricants de vêtements de sport, de tissus à membrane, de vêtements de travail, de meubles et d'articles de décoration intérieure.
Spécifications de la découpeuse numérique L3
Le traceur de découpe de cuir Zund L3 est utilisé pour découper et perforer des pièces de cuir de grande et petite taille, des matériaux en rouleaux, des matériaux de garniture intérieure, des semelles, etc. Le traceur de cuir et de tissu découpe différents types de ces matériaux à une vitesse pouvant atteindre 1 m/s et perce jusqu'à huit trous par seconde. Le traceur de découpe du cuir est équipé d'un voyant lumineux qui éclaire la zone de travail sécurisée pendant la découpe sur l'autre moitié de la table de travail, ce qui permet d'effectuer simultanément les opérations d'imbrication et de découpe.
Vitesse de découpe: 1 m/s. Perforation jusqu'à huit trous par seconde
Modules pour la découpeuse numérique L3:
- Modules universels UM (5 versions)
- Module laser LM
- Modules de poinçonnage (3 versions)
- Modules marqueurs (6 versions)
Domaines d'application de la découpeuse numérique Zund L3 : la L3 est utilisée pour la maroquinerie, la chaussure, l'ameublement, la sellerie automobile, l'habillement, les accessoires et autres applications similaires. Épaisseur du matériau à traiter : jusqu'à 25 mm
Utilisateurs de la découpeuse L3 : Entreprises de chaussures, entreprises de vêtements textiles et en cuir, fabricants de vêtements de sport, fabricants de tissus membranaires, fabricants de vêtements de travail, entreprises d'ameublement et de décoration intérieure, constructeurs automobiles, entreprises et usines aéronautiques, entreprises de l'industrie de la défense.
Le traceur est équipé d'un système d'initialisation des outils intégré (ITI) qui calibre automatiquement l'outil et règle la profondeur de coupe correcte. Pour une efficacité et une productivité accrues, il utilise un système de projection qui assiste l'opérateur dans toutes les phases de la production, de la configuration et de l'exécution de l'imbrication automatique ou manuelle à la sélection/tri des pièces découpées.
Toute la surface de travail du traceur est divisée en zones réglables où le vide est appliqué au point de serrage maximal du matériau. Ce système intégré réduit les coûts énergétiques au minimum.
Aperçu des modules de découpe Zund
Zund Module |
Aperçu | Compatibilité |
Laser Module LM | Le module LM est adapté à la découpe haute précision des matériaux suivants : papier, PVC, tissus en polyester. | Compatible avec G3 |
Marker Modules MAM | MAM est utilisé pour le marquage, le tracé de lignes de découpe, de coutures, de motifs, de lignes directrices, de gabarits de découpe, etc. Un ou deux outils d'écriture et de dessin peuvent être installés. | Compatible avec tous les inserts de dessin/traçage Zund |
Punch Modules PM | PM convient pour percer/transpercer le cuir, les textiles, le caoutchouc ou les matériaux d'une épaisseur maximale d'environ 6 mm. Il est possible d'installer simultanément jusqu'à deux outils plus un dispositif de marquage ou une aiguille de perçage. | Compatible avec S3, L3 |
Router Modules RM | Les modules de fraisage RM sont adaptés au fraisage, à la gravure et au polissage de différents types de plastique, d'aluminium, de bois, de composites et d'autres matériaux denses. La profondeur de fraisage maximale est de 25 mm. Utilise une puissance de broche de 1 kW. Équipé d'un système de refroidissement actif pour l'évacuation de la chaleur et d'un système d'échappement puissant pour l'évacuation des déchets. | Compatible avec G3, D3 |
Universal Modules UM | Les modules universels UM existent en deux versions : l'une pour la vitesse, l'autre pour la puissance. Ils vous permettent d'utiliser le nombre maximal d'outils courants, mais pas plus d'un à la fois. Ils offrent un maximum de possibilités en termes d'opérations à effectuer à un coût minimal. Chaque outil peut être équipé d'un entraînement électrique ou d'un entraînement pneumatique plus puissant. | Compatible avec G3, D3 |
Kiss-cut Module KCM | Le module de découpe KCM offre des vitesses de découpe très élevées, une grande précision et convient à la découpe de vinyles autocollants et de matériaux d'une épaisseur maximale de 1,5 mm. | Compatible avec S3 |
Outils et lames pour systèmes de découpe numérique Zund
Zund propose différents outils, chacun étant parfaitement adapté à un matériau particulier : outils de rainage, outils oscillants électriques et pneumatiques, outils de perforation, outils rotatifs entraînés, outils de découpe universels, routeurs (outil 300 W et module routeur 1 kW), outils de dessin et plusieurs autres. Vous trouverez ci-dessous quelques-uns des outils de découpe les plus courants, une brève description de ceux-ci et les lames utilisées pour la découpe.
Outil de découpe Zund | Aperçu | Compatibilité | Lames montables |
Universal Cutting Tool | L'outil de coupe universel UCT s'utilise avec des lames traînantes plates et des lames pointues oscillantes pour couper une large gamme de matériaux de moins de 5 mm d'épaisseur, tels que le papier, le vinyle, la mousse rigide, le carton, les bannières en PVC, les bâches, les textiles enduits, le PC, le PP, le plastique, le film et d'autres matériaux souples et fins. Cet outil est le plus populaire et le plus utilisé parmi les traceurs. | Compatible avec G3, S3, D3, L3 | Lames à utiliser avec l'UCT : Z10 , Z11 , Z16 , Z17 , Z44 , Z46 , Z101, Z103, Z83, Z69 |
Kiss Cut Tool | L' outil de découpe KCT est utilisé en combinaison avec une lame de découpe ronde pour percer ou graver des matériaux souples et minces jusqu'à 3 mm d'épaisseur, tels que les vinyles autocollants, le papier, le plastique, les films de masquage, les tissus, les non-tissés ou les substrats plus durs nécessitant une gravure légère ou un décapage de film. Cet outil se distingue par son ressort intégré. | Compatible avec les lames G3,S3, D3 | Lames à utiliser avec le KCT : Z1 ,Z2 ,Z3 , Z4, Z5, Z6, Z7 |
Electric Oscillating Tool | L'outil oscillant électrique EOT est un outil utilisé avec des lames oscillantes plates et pointues pour couper des matériaux de densité faible à moyenne jusqu'à une épaisseur de 3 mm qui nécessitent un sciage, tels que le carton, les feuilles à double paroi, le carton alvéolaire, le cuir, le caoutchouc, les panneaux en mousse. | Compatible avec G3, S3, D3, L3 | Lames à utiliser avec l'EOT : Z17, Z21, Z22, Z23, Z26, Z28, Z29, Z41, Z43, Z60, Z62, Z63, Z604, Z104, Z204, Z205, Z201, Z202, Z608, Z606 |
Driven Rotary Tool | L'outil rotatif entraîné DRT est un outil rotatif utilisé avec une lame rotative traînante pour couper des matériaux souples tels que les tissus et les films, le papier, le feutre fin, etc. | Compatible avec G3, S3, D3, L3 | |
Pneumatic Oscillating Tool | L'outil oscillant pneumatique POT est un outil utilisé avec une longue lame oscillante pour couper des matériaux de densité moyenne à élevée d'une épaisseur supérieure à 12 mm, tels que les panneaux alvéolaires, le caoutchouc, le feutre et les polycarbonates. | Compatible avec G3, S3, L3, D3 | Lames à utiliser avec le POT : Z16, Z17, Z21, Z22, Z23, Z26, Z28, Z29, Z41, Z43, Z61, Z62, Z63, Z64, Z68, Z104, Z204, Z205 |
Press Cutting Tool | Outil de découpe à pression PCT est un outil utilisé avec des couteaux à traîner plats pour la découpe économique de carton ondulé jusqu'à une épaisseur de 7 mm. | Compatible avec G3, S3, D3 | Lames à utiliser avec le PCT : Z16, Z17, Z104 |
V-Cutting Tool | L'outil de découpe en V VCT est un outil utilisé avec une lame traînante pour découper des matériaux d'une épaisseur maximale de 16 à 25 mm à différents angles (0°, 5°, 10°, 15°, 22,5°, 30°, 45°, 60°). Les matériaux souples et de densité moyenne tels que le carton ondulé, le nid d'abeille, les feuilles à double paroi, les matériaux à âme en mousse, les panneaux acoustiques et les panneaux en fibre de polyester peuvent être coupés avec le VCT | Compatible avec G3, D3 |
Chaque outil est inséré dans le module approprié. Lors de l'installation d'un nouvel outil, l'opérateur initialise toujours l'outil en spécifiant le point zéro, puis la machine le calibre automatiquement en quelques secondes. Tous les modules et outils nécessitent des couteaux ou des fraises pour effectuer la découpe.
Types de lames Zund
En général, il existe les types de lames pour les découpeuses Zund suivants : lames traînantes, lames oscillantes, lames rotatives.
Lames traînantes
Les couteaux à traînée sont utilisés dans les outils non motorisés tels que les UCT, KCT, VCT, SCT, C2, manchons d'insertion 40. Ils conviennent à la découpe de feuilles, de papier, de cartons pliables minces, de bannières, etc.
- Lames rondes (C2, C2P, KCT, KCM-S) : Z1, Z2, Z3, Z4, Z5, Z7
- Lames pour profilés plats (UCT, SCT, douille d'insertion 40) : Z6, Z10, Z11, Z44, Z46, Z101, Z102, Z103, Z83
- Lames pour coupe en V : Z70, Z71, Z701, Z73
- Lames de découpe de tapis (PPT) : Z30, Z33, Z34, Z35
Pour en savoir plus sur les couteaux à traîner pour systèmes de découpe numérique, cliquez ici.
Lames oscillantes
Lames oscillantes utilisées dans les outils oscillants EOT/POT pour la découpe de matériaux épais et résistants.
- Lame oscillante – pointue: Z16, Z17, Z20, Z21, Z22, Z23, Z28, Z29, Z60, Z66, Z601, Z604, Z606, Z608
- Lame oscillante – plate: Z26, Z41, Z42, Z61, Z62, Z63, Z64, Z68, Z69, Z82, Z104, Z201, Z202, Z203, Z204, Z603, Z605, Z607
Pour en savoir plus sur les couteaux oscillants pour systèmes de découpe numérique, cliquez ici.
Lame rotative
Les lames rotatives - lames décagonales - sont utilisées dans les outils DRT/PRT pour la découpe de matériaux respirants tels que les textiles, la fibre de carbone, la fibre de verre, etc. Lames rotatives : Z50, Z51, Z52, Z53
Commander des lames pour coupeuses Zund
Vous pouvez commander des lames pour le système de découpe Zund auprès de Sollex. Nous avons en stock les lames les plus courantes pour les cutters Zund. Toutes les lames que nous proposons en ligne sont actuellement utilisées ou ont été testées par nos clients. Si vous ne trouvez pas ce que vous cherchez, Sollex concevra la lame qui vous convient. Si vous avez des questions sur les couteaux pour systèmes de découpe numérique, veuillez contacter Sollex au +4635-15 75 00 ou par e-mail à order@sollex.se.
FAQ
Q : Quels matériaux les découpeuses numériques Zund peuvent-elles traiter ?
R : Elles peuvent découper des panneaux en mousse, du carton, des plastiques ondulés, des textiles, des films, du cuir, des composites, des vinyles réfléchissants et de nombreux autres matériaux souples ou flexibles.
Q : Quels types de lames sont utilisés avec les découpeuses Zund ?
R : Les types de lames courants comprennent les lames traînantes/plates, les couteaux traînants ronds, les lames oscillantes (plates ou pointues), les lames rotatives comme les Z50-Z53 et les lames spécialisées en V pour les coupes en angle ou rainurées.
Q : Comment choisir le module d'outil adapté à mon matériau ?
R : Choisissez en fonction de l'épaisseur, de la rigidité et des détails fins du matériau. Utilisez des modules universels pour les matériaux fins, des outils oscillants pour les matériaux de densité moyenne, des routeurs ou des outils rotatifs pour les panneaux épais ou composites.
Q : Quelles sont les épaisseurs et les vitesses de coupe habituelles ?
R : Par exemple, les traceurs G3/S3 peuvent traiter des matériaux souples à moyens d'une épaisseur maximale de 25 à 50 mm ; les modules Q-Line peuvent traiter des matériaux d'une épaisseur maximale de 55 mm. Les vitesses varient en fonction du type d'outil : les fraises universelles ou à entraînement sont plus rapides, tandis que les défonceuses/oscillateurs sont plus lents mais permettent de réaliser des travaux plus difficiles.
Q : Sollex peut-il fournir des lames personnalisées pour les systèmes Zund ?
R : Oui. Nous avons en stock les modèles de lames Z courants et pouvons fabriquer des lames personnalisées ou recommander des outils en fonction de votre équipement de découpe et de vos matériaux spécifiques.
