Lames industrielles à simple, double ou triple biseau: ce que vous devez savoir
Une vaste gamme de couteaux est utilisée dans les opérations de fabrication. Ils sont notamment utilisés dans la transformation, le traitement et d'autres méthodes de finition de matériaux en bande tels que les films et les feuilles. La diversité des techniques de découpe et de traitement des matériaux en bande dépend des couteaux industriels, qui présentent différentes conceptions et configurations de tranchants.
Cet article traite des aspects clés de la conception des couteaux pour machines, tels que l'affûtage et le meulage, souvent appelés biseau ou facette de tranchant. Comprendre la géométrie du biseau est essentiel pour une coupe précise. Ce guide Sollex explique les différences entre les lames à simple, double et triple biseau, l’impact de l’affûtage sur la netteté et la durabilité, et comment choisir la meilleure lame pour votre application.
Contenu:
- Qu'est-ce qu'un biseau de lame ?
- Biseau simple / 1 facette
- Biseau double / 2 facettes
- Triple biseau / 3 facettes
- Biseau et tranchant
- Revêtement
- Comment choisir le bon affûtage
Les bases de l'affûtage et de l'affûtage des couteaux industriels
La quantité d'arêtes tranchantes, les côtés soumis à l'affûtage et les différentes biseaux/facettes sont des paramètres clés qui déterminent la qualité et les performances de coupe d'une lame industrielle, qu'il s'agisse d'une énorme lame de guillotine à papier ou d'une minuscule lame de rasoir industrielle utilisée pour la transformation de films plastiques fins et extensibles.
Qu'est-ce qu'un biseau de lame?
Quelle est la définition d'un biseau de lame industrielle ? Le biseau d'une lame industrielle désigne un ou plusieurs angles de rectification sur le tranchant de la lame, qui déterminent le tranchant de la lame de machine. En regardant de plus près le tranchant de la lame, on remarque un léger angle de rectification qui descend jusqu'au bord de la lame. C'est le biseau. Nous appelons également les biseaux des facettes. En effectuant plusieurs rectifications avec des angles différents, nous créons différents biseaux.
L'angle de meulage est appelé « biseau simple » s'il y en a un, « biseau double » s'il y en a deux, « biseau triple » s'il y en a trois, etc. Le meulage à biseau simple et double est le plus courant pour les couteaux industriels.

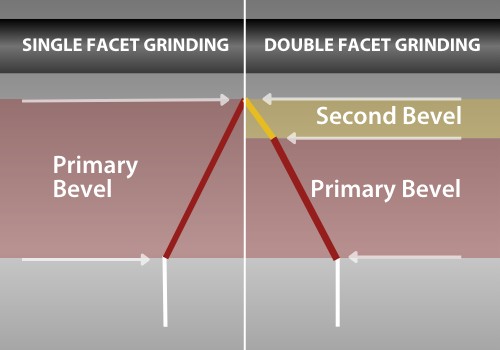

Biseau simple
Une lame industrielle à biseau simple n'a qu'un seul angle de meulage sur le tranchant. Cet angle est généralement affûté à un angle spécifique, par exemple 30°, 45°, 60°, en fonction du matériau à couper, de la forme de la lame et de la méthode de coupe. Le biseau simple est le plus couramment utilisé sur les couteaux à coupe transversale longs, les couteaux de machine pour matériaux résistants, la granulation et le broyage de plastique, et les couteaux circulaires. L'image ci-dessous illustre différents couteaux de machine avec un affûtage à angle de biseau simple.
Comme la lame industrielle à simple biseau est étroite à la pointe, celle-ci s'émousse rapidement. De plus, la pointe subit des éclats et des dommages dus à une usure importante et à une tension concentrée à cet endroit. La solution la plus courante pour remédier à la fragilité du tranchant consiste à arrondir la pointe, comme c'est le cas pour les couteaux circulaires à rainurer et à broyer. Cependant, les lames à simple biseau sont moins coûteuses à affûter et à fabriquer.
Double biseau
Une lame à double biseau se caractérise par deux angles sur le tranchant. Le type et la technique de coupe du couteau influent sur l'angle. Les lames à double biseau sont tranchantes, robustes et durables.
Les couteaux mécaniques et les couteaux de refendage à deux facettes sur le tranchant sont les plus polyvalents et sont utilisés pour la transformation et le traitement de matériaux souples.
Triple biseau
Les lames industrielles à triple biseau sont les plus tranchantes parmi les lames mentionnées ci-dessus. Plus les angles de meulage sont nombreux, plus votre lame est tranchante. Les couteaux pour machines et les lames industrielles à triple tranchant sont donc particulièrement adaptés aux matériaux difficiles à couper tels que les films plastiques extensibles (si la lame est moins affûtée, le film sera déchiré plutôt que coupé), les matériaux en silicone ou en latex (pour en savoir plus, consultez l'article «Lames pour couper le latex, le silicone, le TPE, l'ETFE, le PTFE [Cas client]»), les feuilles et films d'aluminium, etc.
Cependant, il est important de garder à l'esprit que les lames à triple biseau ont un biseau de rectification primaire particulièrement fragile, qui est précisément ce qui confère leur tranchant aux lames industrielles.
Biseaux et tranchant des lames industrielles
Plus le tranchant de la lame comporte de biseaux, plus la lame est tranchante, mais elle est également plus fragile et moins résistante à l'usure. Il est donc important de trouver un équilibre et de choisir le bon affûtage pour les lames de rasoir industrielles et les couteaux mécaniques, en tenant compte du matériau à couper, de la charge exercée sur la lame et le tranchant, du type de coupe et d'autres facteurs.
En général, une lame à deux biseaux ou deux facettes offre à la fois longévité et tranchant. Les coupes complexes sont réalisées à l'aide de trois biseaux de meulage à facettes. L'une des découvertes concernant les biseaux est que la lame est plus résistante lorsqu'il y a moins de facettes. Les coupes plus fines sont obtenues en augmentant le nombre de facettes.
CONSEIL ! Les meilleurs résultats de coupe sont obtenus avec des tranchants sans bavures et un meulage multifacette, car ils permettent des coupes plus nettes et réduisent les éclats et les déformations du tranchant.
Pourquoi les lames industrielles sont-elles revêtues ?
En bref, le revêtement des lames prolonge et améliore les qualités des lames industrielles.
Toutes les lames de rasoir industrielles Sollex sont triplement affûtées (lames de refente à fente, lames de rasoir à 3 trous, lames d'injecteur, etc.), ce qui garantit leur tranchant et la meilleure coupe possible des matériaux. De plus, le polissage et les revêtements supplémentaires sur le tranchant et l'angle d'affûtage primaire prolongent la durée de vie des lames et améliorent leurs performances de coupe. Les revêtements en matériaux tels que la céramique ou le Zero-Frictionpermettent à l'usure industrielle de s'attaquer d'abord au revêtement du tranchant, tandis que l'acier de la lame et l'affûtage conservent plus longtemps leurs propriétés.
Pour en savoir plus sur la lame de coupe à rainure revêtue de céramique 5K, best-seller de Sollex ici, cliquez .
Types de tranchants
Un ou les deux côtés d'une lame de machine peuvent être affûtés. Ce terme désigne le nombre de côtés de la lame qui sont affûtés et présentent des biseaux inclinés. Si la lame est simple, le deuxième côté est plat ; si elle est double, les deux côtés sont biseautés. 90 % de toutes les lames sont affûtées des deux côtés. Ce processus garantit une coupe facile et régulière.
Une caractéristique importante des couteaux industriels, souvent carrés ou rectangulaires, est le nombre d'arêtes coupantes, qui peuvent être simples, doubles, triples, etc.
Exemple de lame industrielle à simple tranchant : Sollex P905 couteau à ruban denté/dentelé 65x33x1,2 mm D2
Exemple de lame industrielle à double tranchant : lame de refente Sollex 5-020-Z 0,20 mm Zero Friction

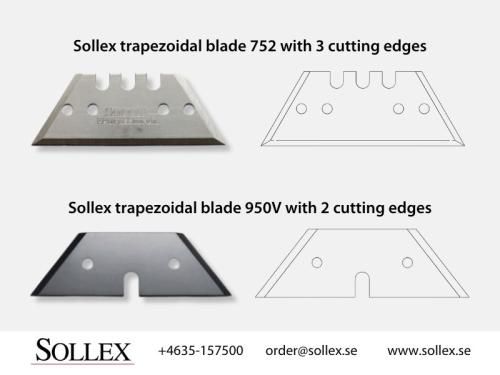

Exemple de lame industrielle à triple tranchant : lame trapézoïdale Sollex 752.42 52 mm avec 3 tranchants
Types de lames de machine à un seul tranchant
Les lames industrielles à un seul tranchant sont affûtées de manière à ce qu'un seul côté présente un tranchant, l'autre côté restant plat. En général, une lame de refente à un seul tranchant est un bon choix lorsque vous devez réaliser une coupe nette dans des matériaux tendres.
Voici quelques exemples de couteaux industriels à un seul tranchant utilisés dans la production industrielle:
- lames de refente circulaires bombées/disques pour la découpe d'une large gamme de matériaux, utilisées en combinaison avec une lame inférieure ;
- couteaux de granulation pour la production de granulés de plastique dans un granulateur, par exemple de la marque Erema ;
- couteaux guillotine, également appelés couteaux de coupe ou diviseurs de rouleaux,
- lames de broyeur utilisées pour déchiqueter le plastique en petits morceaux en vue de son recyclage ;
- couteaux circulaires pour machines de refendage destinés à couper des films plastiques, du caoutchouc, du carton et des textiles.
Les couteaux industriels à simple tranchant peuvent également avoir un seul tranchant ou deux tranchants, ce qui donne les types de couteaux suivants :
- à simple tranchant et simple biseau (Ex : P808)
- à simple tranchant et double biseau
- à simple tranchant et triple biseau
- couteaux à simple tranchant et double biseau
- couteaux à double tranchant et double biseau
- double tranchant simple à triple angle
Les couteaux et lames de refendage industriels « à simple tranchant » ne sont réellement utilisés que dans trois situations :
- Lorsque vous avez une lame inférieure ou une résistance de l'autre côté de la lame.
- Lorsque vous pouvez maintenir le matériau d'un côté et le « gratter » pendant que vous coupez.
- Lorsque vous souhaitez couper des matériaux tendres et que vous disposez de suffisamment d'espace pour évacuer les résidus.
Pour en savoir plus sur les applications et les spécifications des couteaux de machine à simple tranchant, cliquez ici.
Comment choisir le bon angle d'affûtage pour une lame industrielle
La règle de base est la suivante : plus la lame doit être tranchante, plus il faut d'angles de facettes. Si vous avez besoin d'une lame robuste, choisissez 1 ou 2 angles de biseau ; si vous avez besoin d'une lame tranchante pour couper des matériaux souples difficiles à couper, achetez des lames revêtues de céramique, de titane ou d'autres revêtements modernes. De plus, les lames avec un tranchant bien poli vous donneront de meilleurs résultats, renseignez-vous auprès de votre fournisseur.
Choisir la bonne lame pour la découpe industrielle consiste à trouver le bon équilibre entre le nombre de biseaux, les angles d'affûtage, le matériau de la lame et le revêtement du tranchant. Contactez Sollex si vous avez des doutes quant aux lames les mieux adaptées à vos besoins de découpe industrielle. Nous pouvons vous aider à trouver les couteaux et lames les mieux adaptés à votre matériau. Grâce à notre connaissance approfondie et à notre longue expérience dans le secteur des lames, nous vous fournirons les informations adéquates et vous guiderons vers la solution parfaite pour vos besoins spécifiques.
Depuis plus de 98 ans, Sollex fabrique et fournit des outils de coupe en Suède et à l'international, aidant avec succès ses clients à surmonter différents défis de coupe en sélectionnant les couteaux et les lames adaptés. Les lames de rasoir industrielles et les couteaux industriels Sollex bénéficient d'un affûtage de qualité, d'angles de biseau fins, d'un tranchant sans bavure et d'un polissage adéquat, qui garantissent le meilleur résultat de coupe pour votre utilisation.
Nous fournissons la plus large gamme de couteaux de refendage haut de gamme sous forme de lames de rasoir enduites à fente, de lames de rasoir à 3 trous, de lames d'injecteur, de couteaux à coupe écrasée, de couteaux perforants, de couteaux de refendage à cisaillement supérieur et inférieur, mais nous pouvons également fabriquer des couteaux circulaires de conversion pour votre machine à refendre.
Envoyez-nous un e-mail à order@sollex.se avec des informations détaillées sur la lame de machine ou la lame de rasoir industriel dont vous avez besoin, et nous vous ferons parvenir la meilleure offre.
FAQ
Q: Que signifie le terme biseau pour les lames industrielles?
R: Le biseau est l’angle formé sur le tranchant d’une lame. Il détermine la façon dont la lame interagit avec le matériau et influence la netteté, la durabilité et le comportement de coupe.
Q: À quoi sert une lame à simple biseau?
R: Une lame à simple biseau est affûtée sur un seul côté et plate de l’autre. Elle est conçue pour les applications qui exigent de la solidité et un tranchant résistant, comme la coupe de matériaux épais ou rigides.
Q: En quoi une lame à double biseau diffère-t-elle d’une lame à simple biseau?
R: Une lame à double biseau est affûtée des deux côtés, créant un tranchant symétrique. Cette conception réduit la résistance à la coupe et offre une coupe plus fluide dans les matériaux fins ou flexibles.
Q: Qu’est-ce qu’une lame à triple biseau et quand la recommander?
R: Une lame à triple biseau possède trois angles distincts sur le tranchant. Cette géométrie complexe produit un tranchant extrêmement affûté, adapté aux matériaux délicats et fins qui exigent une séparation très nette.
Q: Comment la géométrie du biseau influence-t-elle la netteté et la durabilité?
R: Un angle de biseau plus petit donne un tranchant plus fin mais plus sensible à l’usure. Un angle plus grand rend la lame plus robuste et plus durable mais demande plus d’effort de coupe.
Q: Pourquoi l’affûtage de précision est-il important?
R: Un affûtage précis garantit une géométrie de biseau régulière, ce qui permet une performance de coupe stable, des bords propres et une usure réduite de la lame et du matériau.
Q: Tous les types de biseaux conviennent-ils à tous les matériaux?
R: Non. Chaque type de biseau est conçu pour des matériaux et des conditions de coupe spécifiques. Choisir le bon biseau pour le matériau améliore la qualité du bord et prolonge la durée de vie de la lame.
Q: Comment les lames Sollex répondent-elles à ces besoins?
R: Sollex propose des lames à simple, double et triple biseau fabriquées en acier de haute qualité avec des options revêtues, garantissant l’équilibre idéal entre netteté, durabilité et précision de coupe.
